Montando um PC Gamer Custo-Benefício com Plataforma AM5: Passo a Passo Completo
Este artigo detalha a montagem de um PC gamer focado em ótimo custo-benefício, utilizando a plataforma moderna AM5. O processo inclui a instalação de todas as peças, desde o gabinete Thermaltake Divider 170 TG ARGB até a configuração final do sistema.
Apresentação do Gabinete
O gabinete escolhido para este projeto é o **Thermaltake Divider 170 TG ARGB**, um modelo que se destaca pelo seu visual elegante, aqui na versão *Snow* (branca).
As especificações deste gabinete incluem:
- Duas versões disponíveis: preta e *snow*.
- Acompanha duas ventoinhas (fans) de 120 mm ARGB instaladas na frente.
- Design diferenciado com painel lateral dividido entre vidro temperado e aço, permitindo a visualização dos componentes.
- Entrada de ar lateral com furação para bom arrefecimento.
- Suporte para placas-mãe Micro ATX (como é o caso deste modelo 170) ou Mini ITX. Existe uma versão maior, o Divider, para placas maiores.
Ao remover a tampa lateral, notamos o capricho interno, incluindo um filtro de poeira na parte superior. O painel frontal também possui uma seção de *mesh* (tela) para otimizar a entrada de ar e a visibilidade da iluminação das fans.
Na parte interna superior, é possível notar a presença de uma controladora ARGB pré-instalada, com conexões de 3 pinos 5V e um conector PWM para a ventoinha. Esta controladora permite gerenciar a iluminação, seja através de um botão no topo do gabinete (caso não se use a placa-mãe para controle) ou conectando-a ao conector ARGB 3 pinos 5V da placa-mãe (via cabo SATA).
Conexões do painel frontal disponíveis no topo:
- USB 3.0
- USB 2.0
- Áudio (microfone e fone de ouvido)
O gabinete ainda conta com filtros de poeira magnéticos na parte superior e inferior. O suporte no teto permite a instalação de um radiador de 240 mm ou duas fans de 120 mm. Há também espaço para uma fan de 120 mm no fundo e possibilidade de instalar fans na parte de baixo, soprando ar diretamente sobre a placa de vídeo. A PSU shroud (carenagem da fonte) possui abertura e espaço para fontes grandes.
Lista de Componentes Principais
Para este PC, foram selecionados os seguintes componentes chave:
* Placa-Mãe: ASRock B650M HDV/M.2 (Chipset B650, plataforma AM5).
* Processador: AMD Ryzen 5 7500F (versão sem gráfico integrado, com desempenho similar ao 7600).
* Placa de Vídeo: ASRock RX 6600 (versão branca, ideal para combinar com o setup).
* Fonte: Thermaltake Smart BX1 750W (80 Plus Bronze, DCDC, ATX 3.1, cabos pretos, 5 anos de garantia).
* Water Cooler: Thermaltake TH120 ARGB Snow (120 mm, cor branca).
* Memória RAM: XPG Lancer RGB (dois módulos brancos DDR5 6000 MHz CL38).
* SSD: Kingston NV3 1TB NVMe PCIe 4.0.
* Pasta Térmica: Thermaltake TG50.
* Fans Adicionais: Dois kits de fans Thermaltake Riing Quad 12 White.
Preparação da Placa-Mãe (ASRock B650M HDV/M.2)
Começamos a preparação na bancada com a placa-mãe Asrock B650M HDV/M.2.
Instalação do Processador e Frame de Contato
O processador escolhido é o **Ryzen 5 7500F**. Como este processador é importado (“vem da China no Blister”), a recomendação é não usar o cooler box fornecido, que possui pasta térmica tipo cola.
1. **Remoção do Socket Original:** O suporte original do socket AM5 é removido utilizando a chave que acompanha o Frame de Contato.
2. **Instalação do Frame de Contato:** O frame de contato é instalado no lugar do socket original. Ele ajuda a fixar melhor o processador e evita sujeira na área do socket com pasta térmica.
3. **Instalação do Processador:** O processador é alinhado com a marcação da seta no socket e encaixado com cuidado. A alavanca do socket é travada novamente.
4. **Instalação do SSD M.2:** O SSD Kingston NV3 1TB é instalado no slot M.2, garantindo que ele utilize o dissipador de calor que já está fixado na placa-mãe para o slot principal.
Aplicação da Pasta Térmica
Será utilizada a pasta térmica **Thermaltake TG50** (8 W/mK). Para um novo método de aplicação, um adesivo aplicador especial é usado sobre o processador, garantindo que a pasta seja espalhada de forma uniforme após a pressão do cooler.
1. A superfície do processador é limpa com álcool isopropílico.
2. O adesivo aplicador é posicionado sobre o IHS do processador.
3. Uma gota da pasta TG50 é aplicada no centro.
4. Com a espátula, a pasta é espalhada, usando o adesivo como guia para manter a aplicação uniforme e evitar sujar o socket.
5. O adesivo é removido, deixando a pasta bem aplicada.
Instalação da Memória RAM
A memória **XPG Lancer RGB** (2x16GB DDR5 6000MHz CL38, branca) deve ser instalada em dual channel, nos slots indicados pela placa-mãe (geralmente A2 e B2, ou os slots mais afastados).
Instalação do Water Cooler
O Water Cooler Thermaltake TH120 ARGB Snow (120 mm, branco) será instalado na parte traseira do gabinete, expelindo o ar quente.
1. A fan de 120 mm é aparafusada ao radiador, soprando o ar em direção ao radiador.
2. Os suportes de montagem AM5 são instalados no water cooler, conforme o manual.
3. O radiador é fixado na parte traseira do gabinete, com a mangueira apontando para baixo (para evitar bolhas de ar na bomba).
4. A bomba é fixada ao processador. Os parafusos são apertados em “X” (alternando entre lados opostos) até o final do curso.
5. A bomba é conectada ao conector CPU_FAN da placa-mãe. O cabo da fan do radiador é conectado ao conector AIO_PUMP (ou W_PUMP) da placa-mãe.
Conexões da Placa-Mãe
A montagem prossegue com a conexão dos cabos frontais e de alimentação:
* Conector de alimentação principal da placa-mãe (24 pinos ATX).
* Conector de alimentação do CPU (8 pinos).
* Cabo USB 3.0 frontal, conectado ao conector correspondente.
* Cabos do painel frontal (Power SW, Reset SW, HD LED, Power LED), seguindo a ilustração do manual da placa-mãe.
* Cabos de áudio frontal (conectados no pino AFP, que geralmente fica faltando um pino de guia).
* Conector de fan/ARGB das fans frontais, ligado ao CHA_FAN e, no caso, ao conector RGB da placa-mãe, ou controlável pela controladora do gabinete.
Instalação dos Periféricos no Gabinete
Fonte de Alimentação (Thermaltake Smart BX1 750W)
A fonte é instalada na parte inferior do gabinete, puxando o ar de baixo (onde há filtro de poeira) para fora. São usados os quatro parafusos para fixá-la na carenagem inferior. A fonte oferece 62.5A na linha de 12V, potência de sobra para a configuração.
Placa de Vídeo (RX 6600)
1. As tampas de slot PCI Express na traseira do gabinete são removidas.
2. O slot principal PCI Express x16 é liberado e a trava é aberta.
3. A placa de vídeo **ASRock RX 6600** (branca) é encaixada com firmeza.
4. A placa é parafusada ao gabinete.
5. O cabo de alimentação PCI Express é conectado à placa de vídeo.
Organização de Cabos e Fans Adicionais
As fans extras da Thermaltake (Riing Quad 12 White) podem ser instaladas. As duas fans frontais já são de 120mm ARGB e pré-instaladas.
Para a iluminação:
* As duas fans compradas separadamente são conectadas em série e ligadas na controladora ARGB que acompanha o gabinete.
* A controladora é alimentada via cabo SATA e o controle de iluminação é feito pelo botão *reset* do gabinete, que está ligado à controladora. Alternativamente, pode-se usar o cabo ARGB para ligar na placa-mãe.
Toda a fiação é organizada na parte traseira do gabinete, que possui bom espaço para gerenciamento.

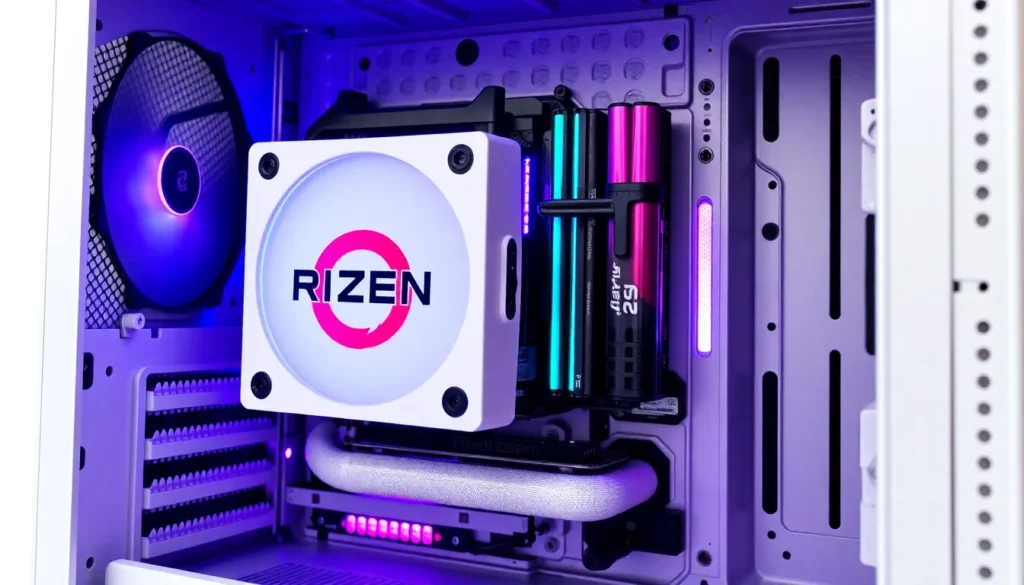

Finalização e Teste de Iluminação
O gabinete é fechado com suas tampas de vidro e aço, formando o visual elegante dividido. Ao ligar o PC, a memória DDR5 e os coolers exibem o RGB, que pode ser configurado:
* O botão *reset* superior (que controla a iluminação) permite alternar entre diversos modos: arco-íris, radar, cor fixa pulsante, etc.
* Um dos cliques desliga o RGB completamente, caso prefira um visual mais discreto.
A combinação das peças brancas (cooler, memória, placa-mãe e o gabinete *snow*) com os detalhes em preto cria um visual sofisticado e moderno.
Dicas de Softwares
Antes de iniciar a instalação do sistema operacional, é importante ativar o Windows. Caso você ainda não possua uma chave válida, é possível adquirir licenças vitalícias por preços acessíveis. Usando o cupom promocional específico, o Windows 11 Pro pode sair por menos de R$ 150, e o Windows 10 Pro por menos de R$ 100.
Para configurar a memória para a velocidade máxima comprada (6000 MHz), é necessário entrar na BIOS (pressionando F2 ou DEL durante a inicialização) e ativar o perfil **XMP**. Salve e saia para que a memória opere na frequência correta.
