Montagem de PC Gamer AM5 de Custo-Benefício com Gabinete Diferenciado
Montamos um PC potente e com um visual marcante, utilizando um kit AMD na plataforma AM5, ideal para quem busca bom desempenho com custo-benefício. O gabinete escolhido é o Magic Box da Super Frame, que se destaca por possuir um monitor integrado na parte frontal.
Este sistema foi configurado com um processador Ryzen 5 7600, placa-mãe B650M de entrada, 16 GB de memória RAM em dual channel e 1 TB de armazenamento, alimentado por uma fonte de 750W que oferece margem para futuras placas de vídeo mais robustas.
Configuração Principal do Kit
O kit base montado, sem a placa de vídeo, está com o preço promocional de R$ 4.250,00, já incluindo o Windows instalado. O comprador precisa apenas selecionar e adicionar a placa de vídeo de sua preferência.
As especificações detalhadas das peças utilizadas neste artigo incluem:
- Processador: Ryzen 5 7600 (6 núcleos, 12 threads, 38 MB de cache, clock máximo de 5.1 GHz).
- Placa-Mãe: Biostar B650M (chipset B650M, uma opção de entrada com bom custo-benefício para o 7600).
- Memória RAM: 16 GB (2x 8 GB) Kingston Fury Beast DDR5, 5600 MHz, CL40.
- Armazenamento: SSD Kingston NV2 de 1 TB (PCI Express 4.0, com taxa de leitura prometida de até 6.000 MB/s).
- Fonte de Alimentação: Thermaltake Smart BX 750W, 80 Plus Bronze, com certificação DCDC e suporte a PCIe 5.0.
- Gabinete: Super Frame Magic Box, que acompanha seis ventoinhas (fans).
Destaque: O Gabinete Magic Box

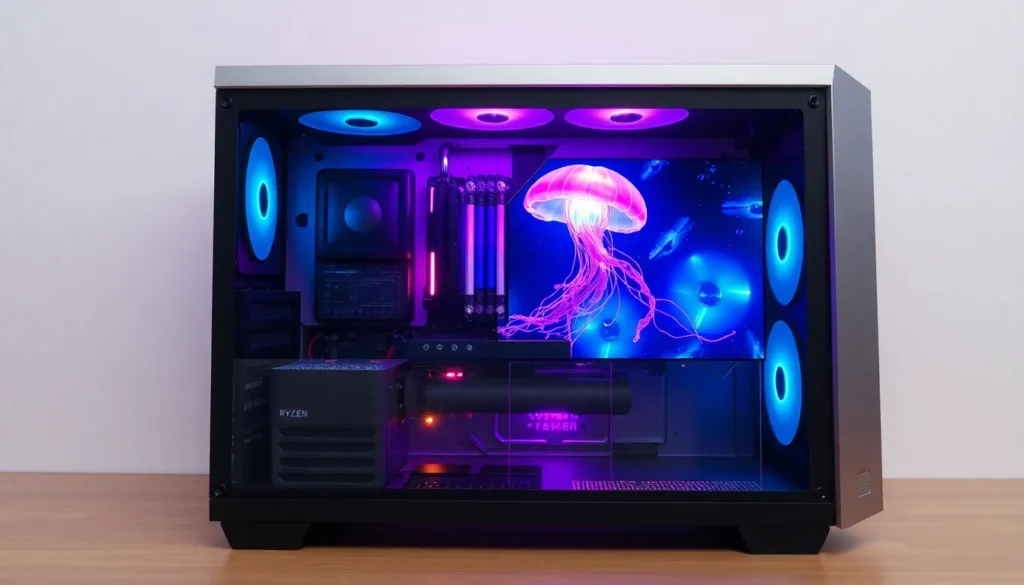

Este gabinete é o grande diferencial da montagem. Ele possui uma tela LCD de 13 polegadas na frente, que permite espelhar a tela principal ou exibir papéis de parede dinâmicos, como os de água-viva ou faróis, adicionando um charme extra ao setup.
O fluxo de ar é garantido por seis ventoinhas inclusas: duas frontais (com rotação reversa), três no topo e uma traseira atuando como exaustor.
Melhorias Adicionais
Para garantir a melhor performance e estética, foram feitas algumas substituições:
- Cooler do Processador: O cooler box original do Ryzen foi substituído por um cooler AMD mais antigo, mas robusto, proveniente de modelos Ryzen 1000/7, com base de cobre e dissipador maior, melhorando o arrefecimento do processador e, consequentemente, auxiliando na refrigeração do VRM da placa-mãe.
- Pasta Térmica: Utilizada a pasta térmica Snow Dog (W/mK 12.8), aplicada em linha fina e uniforme sobre o processador.
Montagem Detalhada dos Componentes
A montagem seguiu os passos essenciais para garantir a correta instalação dos componentes na placa-mãe B650M:
Instalação do SSD M.2
O SSD Kingston NV2 foi instalado no slot M.2. A instalação é simples, bastando remover um pequeno pino de plástico, encaixar o SSD inclinado e pressionar para baixo até que o pino o trave no lugar.
Instalação do Processador e Cooler
O Ryzen 5 7600 foi instalado no soquete AM5, alinhando o pino dourado com a marcação no soquete da placa-mãe. Após fixar o processador, a alavanca de retenção foi fechada.
Em seguida, o cooler AMD mais parrudo foi instalado. É crucial garantir que o cooler esteja bem preso, aplicando pressão em “X” para fixar uniformemente os parafusos, e conectando o cabo de alimentação no conector CPU_FAN. A pasta térmica Snow Dog já havia sido aplicada no processador.
Instalação da Memória RAM
As memórias Kingston Fury Beast DDR5 (2×8 GB) foram instaladas nos slots corretos para o dual channel. É necessário abrir as travas de um dos lados do slot, alinhar o entalhe do pente e pressionar firmemente até que as travas se fechem automaticamente.
Montagem no Gabinete
A fonte Thermaltake de 750W foi parafusada na parte inferior do gabinete. Em seguida, o espelho da placa-mãe foi encaixado na parte traseira.
A placa-mãe foi posicionada sobre as buchas de fixação (configuradas para micro ATX), e parafusada. Os cabos de alimentação de 24 pinos e CPU de 8 pinos foram conectados à placa-mãe.
Os cabos do painel frontal (Power/Reset/LEDs) foram conectados nos respectivos pinos da placa-mãe, seguindo a ilustração do manual. O cabo de reset foi ligado à controladora ARGB, já que a placa-mãe não gerencia a iluminação nativamente. Os cabos USB 3.0, USB 2.0 e HD Audio também foram conectados.
As ventoinhas do gabinete foram conectadas na controladora ARGB, que, por sua vez, teve o cabo de alimentação ligado via SATA.
Placa de Vídeo e Finalização
Uma placa de vídeo (usada apenas para demonstração do espaço) foi instalada no slot PCIe principal e parafusada no gabinete. Os cabos de alimentação PCIe 6+2 pinos foram conectados à placa.
Após organizar os cabos com velcro na parte traseira, a máquina foi ligada pela primeira vez.
Pós-Montagem e Configuração de BIOS
Ao ligar, foi necessário atualizar a BIOS da Biostar B650M, pois a versão inicial estava desatualizada. A atualização foi feita através de um pen drive, acessando o menu de boot com F12 e selecionando o arquivo da BIOS.
Após a atualização e reinicialização, ao entrar na BIOS (pressionando Delete), foi ativado o perfil XMP EXPO para que a memória RAM trabalhasse na frequência correta de 5600 MHz.
Impressões Finais e Temperatura
O resultado visual do PC montado é muito elogiado, especialmente com os LEDs vermelhos combinando com o cooler AMD.
Em testes simulados, as temperaturas ficaram controladas:
- VRM: 56ºC (temperatura tranquila, auxiliada pelo fluxo de ar do cooler do processador).
- VRM Superior (sem dissipação direta): 62ºC.
Sugestões de Placas de Vídeo
O kit AM5 é versátil, suportando jogos em Full HD ou Quad HD (1440p). Para quem busca opções econômicas ou de alto desempenho, o artigo sugere acompanhar o grupo de promoções no WhatsApp para encontrar ofertas em placas como:
- NVIDIA RTX 5060 (8 GB ou 16 GB).
- AMD RX 9060 XT (8 GB ou 16 GB).
- NVIDIA RTX 5070 ou AMD RX 9070, que combinam bem com a plataforma AM5 para jogos em Quad HD.
O valor do kit base, sem placa de vídeo, é R$ 4.250,00.
