Análise da Placa Mãe Biostar B650MT: A Opção de Entrada para AM5 com Custo-Benefício
Se você está buscando montar um PC com soquete AM5, mas quer evitar os chipsets de entrada (como a série A) devido às suas limitações, e ainda deseja manter um orçamento apertado, este artigo detalha uma das opções mais acessíveis no mercado brasileiro com chipset B650.
Esta placa-mãe, a Biostar B650MT, tem aparecido com preços na faixa dos R$ 550 e, em promoções, pode ser encontrada por volta de R$ 400 a R$ 430. Ela se posiciona como uma placa com chipset intermediário, ideal para processadores Ryzen da série 7000, 8000 ou 9000, desde que a BIOS esteja atualizada.
Conteúdo da Embalagem
Ao abrir a caixa da Biostar B650MT, encontramos os seguintes itens:
- Um CD com drivers (recomendando-se baixar a versão mais recente diretamente do site do fabricante).
- O espelho (I/O Shield) da placa-mãe, um modelo simples.
- Dois cabos SATA com pontas retas.
- Um pequeno plástico de suporte para prender o M.2 NVMe, geralmente um item reserva, pois a placa já costuma vir com um instalado.
- Um guia de instalação bem ilustrado, cobrindo procedimentos como a instalação do processador, memória, e orientações gerais para o soquete AM5.

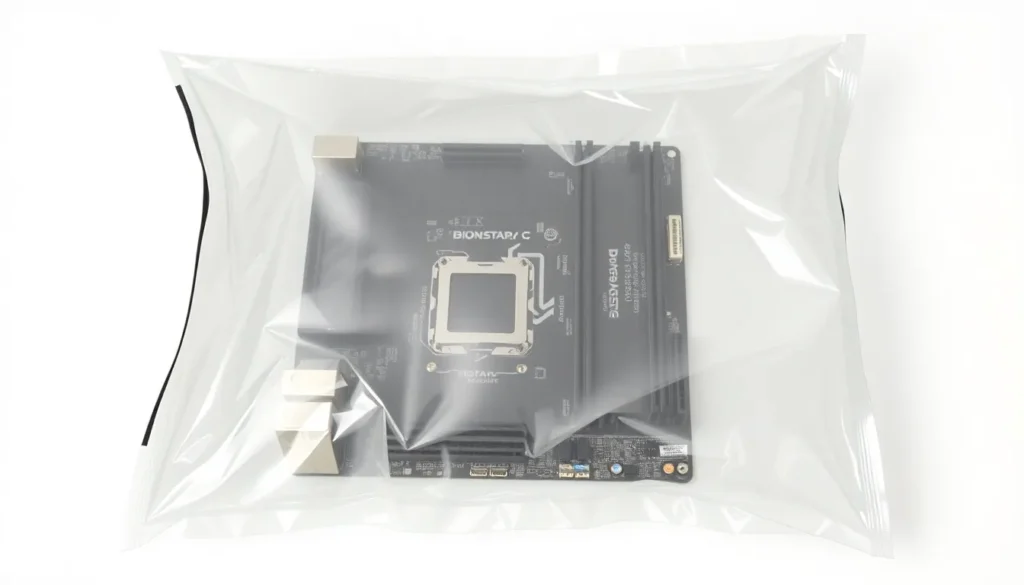

A placa-mãe é entregue protegida em um saco antiestático, sobre uma espuma protetora.
Características Físicas e Conectividade
A Biostar B650MT é uma placa-mãe no formato Micro ATX, o que garante compatibilidade com a maioria dos gabinetes desse padrão.
Ao analisarmos a área superior e lateral, notamos:
* Conector de Energia: Um conector de 8 pinos para a alimentação da CPU.
* Conectores de Ventoinha (PWM): Duas conexões PWM para ligar ventoinhas.
* CPU_FAN: Conector dedicado para o air cooler do processador.
* CPU_OPT: Um conector opcional que pode ser usado para uma segunda ventoinha do air cooler ou para a ventoinha de um water cooler.
* Conector ATX 24 Pinos: Conector principal de energia da fonte.
* USB Tipo C Frontal: Um ponto positivo, pois oferece suporte para o conector USB Tipo C no painel frontal do gabinete, algo incomum em placas de entrada.
* Portas SATA: Quatro portas SATA (SATA 1 e 2 na parte superior, SATA 3 e 4 na parte inferior), permitindo a conexão de até quatro HDs ou SSDs SATA.
Um recurso notável para uma placa de entrada é a presença do Debug LED, com indicadores para DRAM, CPU, VGA e Boot. Estes LEDs ajudam a diagnosticar problemas de inicialização, algo mais comum em modelos intermediários ou topo de linha.
Continuando na parte inferior da placa, observamos o painel frontal (FP):
* Conectores para Power LED, HD LED, Power ON/OFF e Reset.
* Speaker: Conector para o alto-falante interno, que emite bipes de diagnóstico.
* USB 3.0 Frontal.
* USB 2.0: Duas portas USB 2.0.
* JCMOS (Clear CMOS): Com uma tabela indicativa, permite resetar a BIOS para as configurações de fábrica ao encostar uma chave nos pinos.
* CSAN: Conector para ventoinhas do gabinete.
* Porta COM: Um conector legado, não muito utilizado atualmente.
* Áudio Frontal: Conexão para o microfone e fones do painel frontal do gabinete.
Na área central da placa, temos:
* Slot PCI Express Principal: Um slot PCI Express 4.0 x16 para a placa de vídeo. É um slot simples, sem reforço metálico. Para placas de vídeo dual-fan, isso não deve ser um problema.
* Slot PCI Express 1X: Um slot menor, para expansões como placas Wi-Fi. É importante notar que ele fica muito próximo ao slot da placa de vídeo, podendo ser bloqueado por placas de vídeo grandes que ocupem mais de um slot.
* Áudio: O codec de áudio é destacado na placa.
A placa conta com um slot M.2 NVMe com suporte a PCI Express 4.0 x4. Um detalhe prático é o sistema de fixação sem necessidade de parafusos: um pequeno pino de plástico é liberado para permitir a instalação do SSD M.2, que é encaixado inclinado e depois pressionado para baixo e fixado pelo pino. Recomenda-se o uso de um M.2 que já possua dissipador de calor ou adquirir um separadamente.
O banco de memória possui dois slots para DDR5, suportando até 128 GB (2x 64 GB) ou 64 GB (2x 32 GB), com velocidades de até 6000 MT/s (a frequência exata dependerá do processador). É possível ativar perfis XMP ou EXPO na BIOS.
Análise do VRM (Regulador de Tensão)
O VRM desta placa-mãe é considerado simples, com dissipador de calor modesto, mas ainda assim superior às placas chipset A, que não possuem dissipação alguma. O layout é de 6 fases principais para o processador e 2 fases adicionais para o SOC.
Para um uso com Ryzen 5 (como o 7600 ou 7600X com TDP de 65W, ou até mesmo o 8600G), o VRM é suficiente, especialmente se combinado com um air cooler com ventoinha direcionada para a área do VRM. Esta orientação do ar ajuda a dissipar o calor gerado pelos componentes de energia.
Em testes de estresse com um Ryzen 5 7600 (consumindo cerca de 90W), as temperaturas do VRM se mantiveram em torno de 53ºC (primário) e 49ºC (secundário) em um ambiente quente (30ºC). Com o processador estressado ao limite (90º C no CPU), o VRM permaneceu dentro da normalidade.
Recomendação de Resfriamento: Para manter o VRM em temperaturas ideais, é altamente aconselhável usar um air cooler de torre, pois ele ajuda a ventilar a área do VRM, ao contrário de um water cooler que não oferece esse benefício passivo ao VRM.
Recursos Adicionais e Considerações Finais
Um ponto importante sobre esta placa é a ausência de conectores RGB: ela não possui conectores de 4 pinos (12V) nem de 3 pinos (5V) para iluminação endereçável ou padrão. Caso o usuário deseje iluminação, será necessário utilizar controladoras externas conectadas à fonte de alimentação.
O backplate de saídas inclui:
* Saídas de vídeo HDMI e DisplayPort (para uso com gráficos integrados).
* Botão BIOS Flashback: Permite atualizar a BIOS sem a necessidade de um processador instalado, bastando ligar a fonte na placa.
* Quatro portas USB 3.0 e duas portas USB 2.0 (ideal para periféricos como teclado e mouse).
* Rede Gigabit (1000 MBps) com chipset RTL8111H.
* Conexões de áudio padrão.
Esta Biostar B650MT é uma excelente opção de custo-benefício para quem busca entrar na plataforma AM5 com um chipset B650, oferecendo recursos como BIOS Flashback e Debug LED, sendo perfeitamente adequada para processadores Ryzen 5 ou para uso corporativo com gráficos integrados.
Para montar um Ryzen 7 ou Ryzen 9, no entanto, recomenda-se buscar modelos de placas-mãe com VRM mais robusto.
