Análise Detalhada da Placa Mãe Asus TUF Gaming X670E Plus
Para quem está montando um PC com a plataforma AM5 e busca uma placa-mãe robusta, a Asus TUF Gaming X670E Plus se destaca como uma opção topo de linha. Ela oferece um conjunto de recursos impressionante, especialmente quando comparada a modelos com chipsets intermediários, como a B650.
Este artigo detalha o que acompanha este modelo e suas principais características técnicas.
Conteúdo da Embalagem
Ao abrir a caixa da Asus TUF Gaming X670E Plus, encontramos diversos itens que acompanham a placa-mãe. Primeiramente, observamos o desenho da placa na embalagem, juntamente com menções a especificações importantes, como suporte para memória de 6400 MHz e áudio com cancelamento de ruído.
Itens inclusos:
- Antena Wi-Fi com base magnética, que pode ser usada de forma discreta ou posicionada externamente. É do tipo rosqueável, facilitando a conexão na parte traseira da placa.
- Papelão de proteção e nota fiscal do produto.
- Manual de instrução completo com todas as informações da placa-mãe.
- Conjunto de adesivos da linha TUF Gaming, incluindo adesivos específicos para a bateria.
- Dois cabos SATA, sendo um reto e outro em ângulo, para conexão de SSDs ou HDs.
- Acessórios para montagem de SSD M.2 NVMe, como as borrachinhas de suporte, parafusos e buchinhas.
- Certificado de qualidade TUF e um guia rápido (inclusive em português, mencionando a produção no Polo Industrial de Manaus).

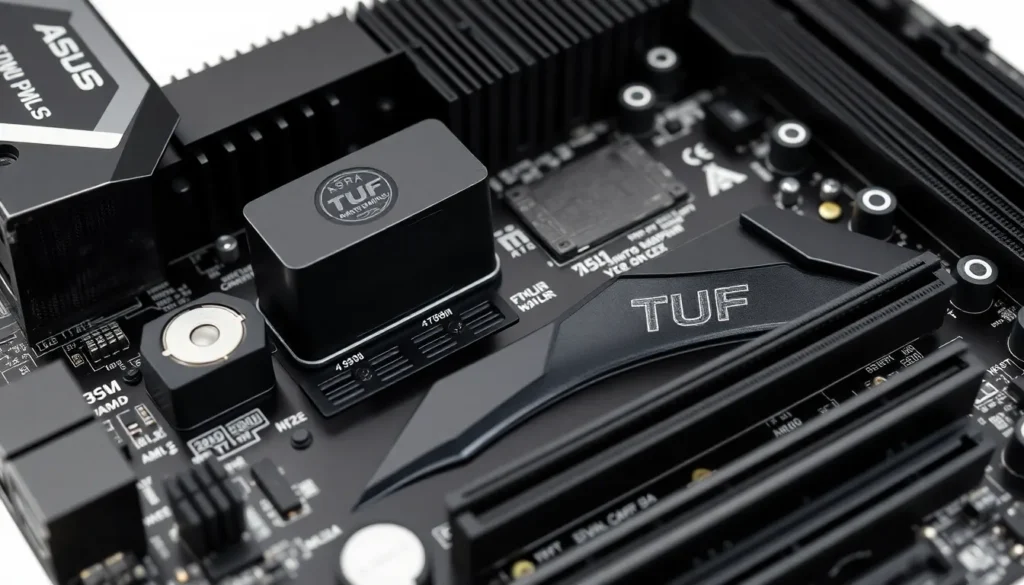

Visão Geral da Placa-Mãe Asus TUF Gaming X670E Plus
Este modelo específico analisado é a versão com Wi-Fi, que também inclui Bluetooth (diferente da versão sem Wi-Fi que termina apenas em “Plus”). Essa conectividade sem fio é útil para controles e joysticks, embora o uso de cabos seja sempre recomendado para jogos.
A placa é compatível com qualquer processador Ryzen da série 7000, 8000 ou 9000.
VRM e Alimentação
A placa-mãe conta com um sistema de dissipação de calor extremamente robusto para o VRM, essencial para alimentar processadores potentes como os Ryzen 9:
- Possui dissipadores de calor muito espessos e parrudos tanto na parte principal quanto na secundária do VRM.
- O layout de fases é composto por 14 + 2 + 2 fases, utilizando tecnologia MOSFET em encapsulamento único (mais moderno).
- Graças à robustez do VRM (chipset X670E, topo de linha da AMD), os testes indicaram temperaturas máximas de VRM abaixo de 60ºC mesmo sob estresse máximo com PBO ativado e power limit no máximo.
Memória e Soquete
O soquete é o AM5, projetado para processadores Ryzen de última geração. Recomenda-se extremo cuidado ao instalar o processador devido à delicadeza dos pinos.
A placa suporta memória DDR5 em quatro slots:
- Para operar em dual channel, os slots recomendados são o A2 e B2 (o segundo e o quarto contando a partir do processador), indicados pela cor cinza na placa.
- Suporta até 192 GB de memória.
- A frequência máxima testada foi de até 8000 MHz (1000 MT/s), mas a frequência efetiva máxima dependerá do processador utilizado, já que ele controla a memória. A placa foi testada com memórias de até 8000 MHz.
Conectividade e Headers Internos
A placa-mãe oferece uma abundância de conexões para fans e iluminação:
- Alimentação da CPU: Dois conectores de 8 pinos. É recomendado conectar ambos se sua fonte possuir dois conectores, para distribuir a carga.
- Conexões de Fan PWM: Três conectores na parte superior: CPU_Fan (para o cooler principal), W_Pump (para a bomba de water cooler, que opera sempre a 100%), e CPU_Opt (opcional, útil para coolers com duas fans).
- Iluminação RGB: Quatro conectores de iluminação:
- Três pinos 5V ARGB na parte superior.
- Um conector adicional de três pinos 5V ARGB ao lado.
- Dois conectores na parte inferior: um de três pinos 5V ARGB e outro de quatro pinos 12V RGB (este último em desuso na maioria dos setups atuais).
- Painel Frontal: Conectores padrão para Power LED, Power Switch, HD LED e Reset.
- USB Frontal: Conexões para USB 3.0 padrão e um conector USB Tipo C de alta velocidade.
- Headers Adicionais: Um conector PWM (Chafã), um conector para sensor de temperatura (útil para monitorar GPUs ou sistemas custom de refrigeração líquida), e quatro portas SATA (SATA 1, 2, 3 e 4).
- USB 2.0 Internas: Três portas USB 2.0, úteis para conectar controladores de fans com telas ou outros periféricos.
- Áudio Frontal (AFP): Conexão para áudio do painel frontal, com o circuito de áudio destacado na PCB (Printed Circuit Board) para melhor qualidade sonora.
Slots de Expansão
Esta placa-mãe topo de linha já integra a tecnologia mais moderna de barramentos:
- Slot Principal (GPU): Um slot PCI Express 5.0 x16, reforçado em metal para suportar placas de vídeo pesadas.
- Com Ryzen 7000 ou 9000: Opera em PCIe 5.0 x16.
- Com Ryzen 8000G (8600G, 8700G): Opera em PCIe X8 (limitação do processador).
- Com Ryzen 8500: Opera em PCIe X4 (limitação do processador).
- Slots Secundários:
- Um slot PCIe 4.0 x4.
- Um slot fisicamente x16, mas eletricamente x4, também PCIe 4.0.
Observação: A placa possui um total de oito conexões para fans (Chafã/PWM), o que é um diferencial significativo para quem utiliza múltiplos coolers de gabinete.
Slots M.2 (Armazenamento)
A placa oferece quatro slots M.2, com suporte a PCIe 5.0:
- Slot M.2 Principal (Próximo ao CPU): PCI Express 5.0 M.2, com dissipador de calor dedicado.
- Segundo Slot M.2: PCI Express 4.0 x4, sem dissipador de calor integrado, mas suportando modelos maiores (22110).
- Terceiro Slot M.2: PCI Express 3.0 x4, sem dissipador.
- Quarto Slot M.2: PCI Express 4.0 x4.
Compartilhamento de Linhas: É importante notar que o uso do slot M.2 PCIe 3.0 (o terceiro) desabilita as duas portas SATA G1 e G2. Isso significa que você pode usar um total de seis dispositivos de armazenamento (4 M.2 + 2 SATA) ou ter o máximo de M.2s usando as portas SATA correspondentes.
Os dissipadores de calor dos M.2 contam com travas de plástico giratórias, dispensando o uso de ferramentas para a instalação dos SSDs. O dissipador do M.2 5.0 é grande e robusto, com thermal pad incluso.
Painel Traseiro (I/O Shield)
O painel traseiro é um ponto forte deste modelo topo de linha:
- Resfriamento do Chipset: O dissipador do chipset X670E é gigantesco, preenchendo a área de fora a fora, garantindo temperaturas ideais para o componente.
- Vídeo Integrado: Uma porta DisplayPort para uso com APUs (Ryzen com gráfico integrado).
- Portas USB: Um total de 10 portas USB:
- Duas portas USB 3.2 Gen 2 (10 Gbps) na cor esverdeada.
- Cinco portas USB 3.2 Gen 1 (5 Gbps).
- Uma porta USB 3.2 Gen 2 Tipo C (10 Gbps).
- Uma porta USB 3.2 Gen 2×2 Tipo C (20 Gbps).
- Duas portas USB 2.0.
- Rede: Porta Ethernet 2.5 Gbps.
- Conectividade Sem Fio: Wi-Fi 6E e Bluetooth.
- Áudio: Conexões de áudio completas, exceto por saída óptica.
- BIOS Flashback: Presença do botão BIOS Flashback, permitindo atualização da BIOS sem a necessidade de um processador instalado, bastando conectar a fonte e um pendrive na porta marcada como “BIOS”.
Conclusão
A Asus TUF Gaming X670E Plus é uma placa-mãe extremamente completa e robusta para a plataforma AM5. O VRM muito forte, a presença de slots PCIe 5.0 para GPU e M.2, a vasta conectividade interna e externa, e o excelente sistema de resfriamento a posicionam como uma escolha de excelente custo-benefício na faixa de preço próxima aos R$ 2.000 (dependendo das promoções).
Perguntas Frequentes
- Qual a principal vantagem do chipset X670E em relação ao B650?
O X670E oferece mais pistas PCIe 5.0 disponíveis, tanto para o slot principal de vídeo quanto para o slot M.2 principal, garantindo maior longevidade e performance futura. - É possível usar o recurso BIOS Flashback nesta placa?
Sim, a placa conta com o botão BIOS Flashback e a porta USB dedicada para atualizar a BIOS sem um processador instalado. - Como otimizar a performance da memória DDR5 nesta placa?
Utilize os slots A2 e B2 (o segundo e o quarto slots a partir do processador) e verifique a compatibilidade da sua memória no QVL do fabricante para atingir as frequências mais altas, como 8000 MHz. - O que acontece se eu instalar um SSD M.2 PCIe 3.0 no slot dedicado?
A instalação de um SSD M.2 no slot PCIe 3.0 (o terceiro) causará o compartilhamento de pistas, desabilitando as portas SATA G1 e G2 da placa. - Qual a capacidade máxima de conexão de fans?
Esta placa oferece oito conexões PWM (Chafã) para conectar diversos coolers de gabinete, além das conexões específicas para CPU Fan e Bomba de Water Cooler.
