Análise Detalhada da Placa Mãe ASUS TUF Gaming A620M Plus para Plataforma AM5
Se você está planejando montar um PC com processadores AMD Ryzen 7 ou Ryzen 5 na plataforma AM5, seja para uso com gráficos integrados ou com uma placa de vídeo dedicada, a escolha da placa mãe é crucial. Neste artigo, vamos detalhar as características da ASUS TUF Gaming A620M Plus, uma placa de entrada da linha TUF, que promete entregar boa qualidade e recursos interessantes.
Esta placa possui duas versões disponíveis: uma com e outra sem Wi-Fi. A versão analisada aqui é a que não conta com rede sem fio.
Entendendo a Nomenclatura de Chipsets AMD
É importante lembrar como a AMD estrutura seus chipsets:
- A: Chipsets de entrada (como o A620).
- B: Chipsets intermediários.
- X: Chipsets topo de linha.
Embora a A620 seja um chipset de entrada, a linha TUF da ASUS geralmente posiciona suas placas em um patamar intermediário em termos de qualidade de construção. A ASUS organiza suas linhas da seguinte forma: Prime (entrada), TUF Gaming (intermediária) e ROG Strix (topo de linha).
A ASUS TUF Gaming A620M Plus é descrita como uma placa intermediária com alta qualidade de construção, repleta de recursos que podem beneficiar seu PC gamer.
Conteúdo da Embalagem
A placa vem muito bem protegida dentro da caixa, que segue o padrão visual da linha TUF Gaming. Ao abrir, encontramos:
- Dois cabos SATA (um com conector em ângulo e outro reto).
- O espelho I/O (traseiro), que é um modelo simples e fino, sem espuma ou preenchimento.
- Parafusos para a instalação de dispositivos M.2.
- Manual impresso.
- Uma cartela de adesivos, que inclui um adesivo para a bateria CMOS, adicionando um toque estético.
Análise do Design e Componentes Principais
Ao examinar a placa mãe, alguns pontos chamam a atenção:
VRM e Dissipação de Calor

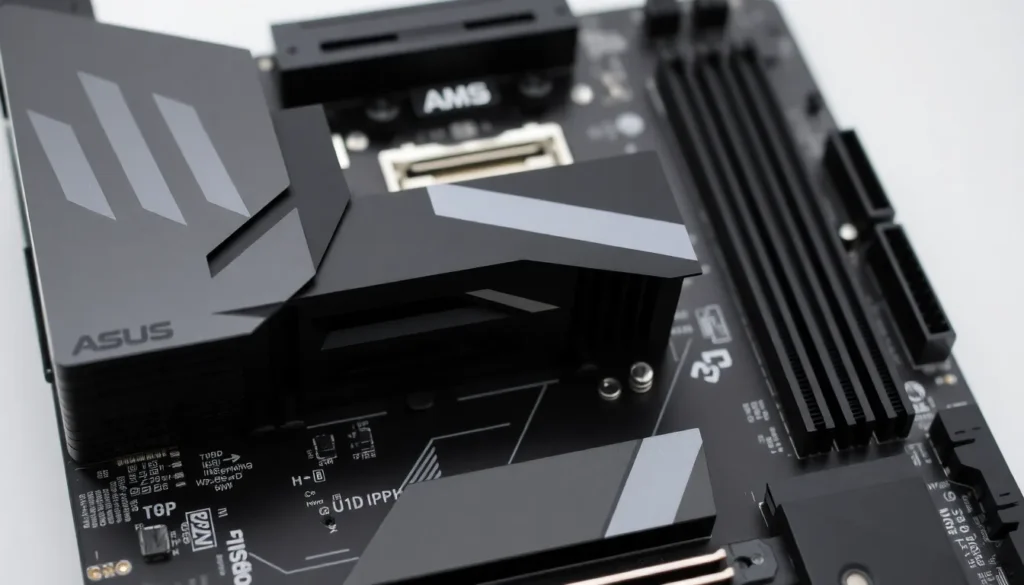

O dissipador de calor é notavelmente parrudo e grande para uma placa A620, demonstrando o capricho da ASUS. O circuito regulador de voltagem (VRM) é composto por **seis fases duplicadas**, utilizando MOSFETs de baixa e alta nos estágios, além de bobinas da linha TUF.
É importante notar que a parte superior do VRM (acima do socket) não possui dissipador de calor. No entanto, o dissipador principal que alimenta o processador é robusto e conta com *thermal pad*.
Com essa configuração robusta de VRM, a placa se mostra capaz de lidar com qualquer processador Ryzen 5, Ryzen 7 ou Ryzen 9 da série 7000, 8000 e 9000, desde que utilizados em estoque (a placa A620 não permite overclock). É possível ativar o PBO (Precision Boost Overdrive) para liberar o limite de energia e extrair o máximo de desempenho.
Testes práticos com processadores como o Ryzen 5 8600G, o Ryzen 9 7900X e até o Ryzen 7 7800X3D mostraram que o VRM se manteve bem refrigerado, e a placa não causou perda de desempenho.
Memória RAM e Slots de Armazenamento
A placa conta com **quatro bancos de memória DDR5**. A recomendação de instalação para aproveitar o Dual Channel é utilizar os bancos cinzas, especificamente o segundo e o quarto slots.
Em relação ao armazenamento, há duas portas M.2 para SSDs NVMe:
- Um slot superior, compatível com PCIe 4.0, que conta com uma trava plástica (sem necessidade de parafuso).
- Um slot inferior, compatível com vários formatos (2280, 2260 e 2242).
Slots de Expansão
A placa possui um slot principal PCIe 16x, que opera em padrão **PCIe 4.0** e é reforçado com uma estrutura metálica para suportar placas de vídeo pesadas. Além dele, há dois slots PCIe 1x adicionais.
Conectividade e Recursos Adicionais
A conectividade desta placa de entrada já impressiona:
- Conexão de energia ATX de 24 pinos e a conexão de 8 pinos 12V para o CPU.
- **Duas conexões ARGB de 3 pinos (5V)** para controle de iluminação via software da ASUS, além de uma conexão RGB de 4 pinos (12V).
- Conexão USB 3.0 (header) e, notavelmente para uma placa de entrada, um **header USB Tipo C** para o painel frontal.
- Dissipador de calor no chipset.
- Bateria CMOS CR2032.
- Quatro portas SATA.
A fiação do painel frontal é clássica e bem identificada (Power LED, Power BTN, Reset, HD LED). Há também conexões para speaker e dois headers USB 2.0.
Para refrigeração, a placa oferece:
- Um conector CPU_FAN (na parte superior).
- Um conector CHA_FAN2.
- Um conector CHA_FAN1.
É comum em placas de entrada ter apenas três conectores de ventoinhas, mas é possível expandir usando cabos *splitter* ou um *hub*.
Painel Traseiro (I/O)
Após instalar o espelho, observamos as seguintes saídas:
- Portas de vídeo: Uma porta DisplayPort e uma porta HDMI. Uma grata surpresa foi a presença de **duas DisplayPort e uma HDMI**, o que é excelente para quem utiliza gráficos integrados (como em um 8600G ou 8700G).
- Botão **BIOS Flashback**, que permite a atualização da BIOS sem a necessidade de processador ou memória instalados. A porta USB para este procedimento é a branca, marcada como “BIOS”.
- Duas portas USB 2.0 e duas USB 3.0.
- Uma conexão de rede **2.5 GB**.
- Uma porta PS/2 combinada para teclado e mouse (mantida por compatibilidade empresarial).
- Conectores de áudio padrão.
Na versão Wi-Fi, haveria conectores para antena.
Recursos Ausentes e Considerações Finais
Comparando com modelos superiores (como a B650), alguns recursos estão ausentes na A620M Plus:
- LEDs de Debug (Q-LEDs): Não há LEDs que indicam problemas de inicialização (CPU, VGA, Boot). A identificação de problemas se restringe ao uso de um *speaker* com bips de erro.
- Dissipador no M.2: A placa não inclui dissipador de calor para os SSDs NVMe, embora isso possa ser facilmente adicionado com um acessório comprado separadamente.
A BIOS é funcional. É possível configurar o perfil EXPO/XMP para a memória RAM, garantindo que ela rode na frequência correta (no exemplo, 6000 MHz). A opção ReBAR (Resizable BAR) já vem habilitada por padrão para otimizar o desempenho da placa de vídeo. Também é possível configurar curvas de ventoinha e verificar temperaturas. A virtualização (SVM Mode) está habilitada por padrão.
Para instalar o Windows 11, é necessário garantir que o *Security Boot* esteja em *Standard* e o modo de boot em UEFI.
A ASUS A620M Plus é descrita como uma placa de entrada muito completa, robusta e com um excelente VRM. Ela é uma ótima escolha para montar PCs Ryzen 5 ou Ryzen 7, e até mesmo um Ryzen 9 (como o 9700X, que exigirá atualização da BIOS via BIOS Flashback).
Preços e Disponibilidade (Referência Histórica)
No momento da análise, os preços apresentados eram:
- Na Terabyte Shop: R$ 899,90 (versão sem Wi-Fi).
- Na KaBuM: R$ 939,99 (versão sem Wi-Fi) e um valor mais alto para a versão com Wi-Fi.
Embora não seja a A620 mais barata do mercado, o diferencial reside na qualidade do VRM com dissipação robusta e na vasta gama de recursos presentes.
Perguntas Frequentes
- O que é o recurso BIOS Flashback?
É uma funcionalidade que permite atualizar a BIOS da placa mãe usando apenas uma fonte de alimentação, um pendrive com o arquivo da BIOS e apertando um botão específico, sem a necessidade de um processador compatível instalado. - É possível usar processadores Ryzen série 9000 nesta placa?
Sim, é possível, mas é obrigatório atualizar a BIOS para uma versão que suporte esses processadores mais recentes. O recurso BIOS Flashback facilita este processo. - Qual a melhor forma de instalar as memórias DDR5?
Para obter o melhor desempenho em Dual Channel, recomenda-se instalar os pentes nos slots cinzas, que correspondem ao segundo e quarto bancos de memória (A2 e B2 ou Dimm A2 e Dimm B2, dependendo da marcação na placa). - Como garantir o máximo desempenho da memória RAM?
Após a instalação física, é preciso entrar na BIOS e ativar o perfil EXPO (para Ryzen) ou XMP (em outras plataformas) para que a memória opere na frequência e latências corretas anunciadas pelo fabricante. - Por que a placa A620 não faz overclock?
O chipset A620 é projetado especificamente para sistemas de entrada e não possui os recursos de alimentação e controle necessários para realizar overclock seguro nos processadores.
