Reforma Completa: Transformando um PC Gamer Antigo em uma Máquina Moderna
Apresentamos um PC gamer que já tem cerca de sete anos de uso. Ele foi montado com uma boa placa-mãe e um gabinete bacana na época, mas, como acontece com tudo, ele está precisando de uma boa reforma e um upgrade para acompanhar as demandas atuais. Este artigo detalha o processo de modernização desse sistema.
Desmontagem e Diagnóstico Inicial
O primeiro passo foi a desmontagem completa da máquina para limpeza e avaliação dos componentes. O PC estava com poeira seca considerável, o que é normal após anos de uso.
Os seguintes componentes foram removidos e analisados:
- SSD e HD de 4TB.
- Placa de vídeo: GTX 1050 Ti.
- Placa-mãe antiga (era topo de linha na época).
- Watercooler antigo.
Durante a remoção do watercooler, notou-se que a pasta térmica estava extremamente ressecada. Além disso, houve uma constatação preocupante: o processador parecia ter recebido um *delid* (remoção do IHS – Integrated Heat Spreader), pois havia metal líquido escorrido tanto do IHS quanto da bomba do watercooler, o que representa um risco de curto-circuito na placa-mãe.
Outro ponto crítico encontrado foi uma “gambiarra” elétrica na parte traseira, com fios soldados e remendados com fita isolante, parecendo um reparo feito para som de carro. Isso foi cortado e removido, já que o watercooler seria substituído.
Também foi encontrada uma fonte de alimentação antiga e inadequada, com chave seletora de voltagem 110/220V, que também foi descartada do novo projeto.
Limpeza e Remoção de Componentes Desnecessários
O gabinete antigo, que já estava surrado, foi limpo, embora fosse ser trocado. Todas as peças, incluindo fitas de LED RGB antigas e os coolers do radiador do watercooler velho, foram removidas para que a placa-mãe pudesse ser limpa adequadamente. O espelho da placa-mãe também foi retirado.
Teste de Funcionalidade da Base Antiga (Processador e Placa-Mãe)
Antes de prosseguir com os novos componentes, foi feito um teste rápido com a placa-mãe e o processador originais, utilizando uma fonte de alimentação nova (não a “bomba” encontrada) apenas para verificar se o sistema ainda funcionava.
Ao ligar, o sistema mostrou sinais de vida: o display da placa-mãe indicou que o *POST* (Power-On Self-Test) foi realizado e um *bip* foi emitido (indicando sucesso no teste). Após pressionar F1 para entrar na BIOS, foi confirmado que o sistema reconheceu o processador Intel Core i7 7700K, que era o topo de linha da sua geração.
No entanto, ao verificar a temperatura no modo *Easy* da BIOS, notou-se que o processador estava registrando 89°C, mesmo sem cooler instalado, reforçando a suspeita de que o metal líquido vazado havia comprometido a superfície do processador ou que o *delid* foi mal executado, o que justificava a temperatura de 100°C relatada anteriormente.
Diante do estado do processador e da plataforma antiga, foi decidido optar por um upgrade completo para a plataforma AM4, visando modernizar a máquina.
A Nova Plataforma: Upgrade para AM4
O projeto migrará para a plataforma AMD AM4, que oferece excelente custo-benefício e capacidade de upgrade futuro (como a troca para um Ryzen 7 5700X).
Os novos componentes incluem:
- Gabinete: Montec XR (branco, estilo aquário), com filtros de poeira e três ventoinhas frontais.
- Placa-mãe: Asus B550M TUF Gaming Plus (Micro ATX).
- Processador: Ryzen 5 3600.
- Fonte de Alimentação: MSI MAG A650W (5 anos de garantia, 80 Plus Bronze).
- SSD Principal: Data Legend 800 (1TB, M.2 NVMe) com dissipador de calor.
O cliente manteve a memória RAM DDR4 de 3200 MHz e a placa de vídeo GTX 1050 Ti.
Montagem dos Novos Componentes
O processo de montagem seguiu os seguintes passos:
1. **Preparação do Gabinete e Fontes:** O gabinete Montec XR foi preparado. A fonte antiga foi substituída pela MSI de 650W.
2. **Instalação do SSD NVMe:** O SSD M.2 NVMe da Data foi preparado com o thermal pad e instalado no slot M.2 da placa-mãe B550M. O slot de baixo também está disponível para outro SSD.
3. **Limpeza e Preparação de Peças Reutilizadas:** As memórias DDR4 e os contatos da placa de vídeo GTX 1050 Ti foram limpos com álcool isopropílico e limpa contato. A pasta térmica antiga na GPU foi removida e substituída pela pasta Snow Dog.
4. **Instalação do Processador:** O Ryzen 5 3600 foi instalado na placa-mãe AM4, e a pasta térmica Snow Dog foi aplicada.
5. **Montagem da Placa-Mãe:** O espelho da placa-mãe foi colocado no novo gabinete, e a placa-mãe foi aparafusada, garantindo que ela ficasse suspensa corretamente nos pinos de suporte (ajustes foram necessários, pois o gabinete é Micro ATX e o antigo era ATX).
6. **Instalação do Watercooler:** O novo Watercooler Cooler Master ML240L Illusion (branco, com ARGB) foi instalado no topo do gabinete, com as ventoinhas soprando o ar para fora (exaustão). A bomba foi montada no processador com o suporte AMD específico, aplicando a pasta térmica Snow Dog. As ligações de energia (CPU Fan e CPU OPT) foram feitas.
7. **Conexões de Periféricos e Cabos:** Os cabos de alimentação principal (24 pinos e 8 pinos CPU), USB 3.2, cabos do painel frontal (fãs, ARGB e áudio), e cabos SATA para os HDs e SSDs antigos foram conectados. Os cabos SATA foram substituídos por novos cabos pretos para melhor estética.
Configurações Finais de BIOS e Instalação do Windows
Após a montagem física, o sistema foi ligado pela primeira vez com a nova configuração. O *POST* foi bem-sucedido, com o bip de confirmação.
As configurações na BIOS incluíram:
- Atualização da BIOS para a versão mais recente usando a ferramenta Asus EZ Flash Utility.
- Ativação do D.O.C.P. para que a memória RAM operasse a 3200 MHz.
- Ativação da SVM Mode (Virtualização) para *enable*.
Em seguida, foi iniciada a instalação do Windows 11 Pro a partir de um pendrive. Após a instalação, foi utilizado um cupom de desconto para ativar o Windows com uma chave permanente, que fica vinculada à nova placa-mãe. O antivírus Kaspersky foi instalado para garantir a segurança da máquina.
Estética e Gerenciamento de Cabos

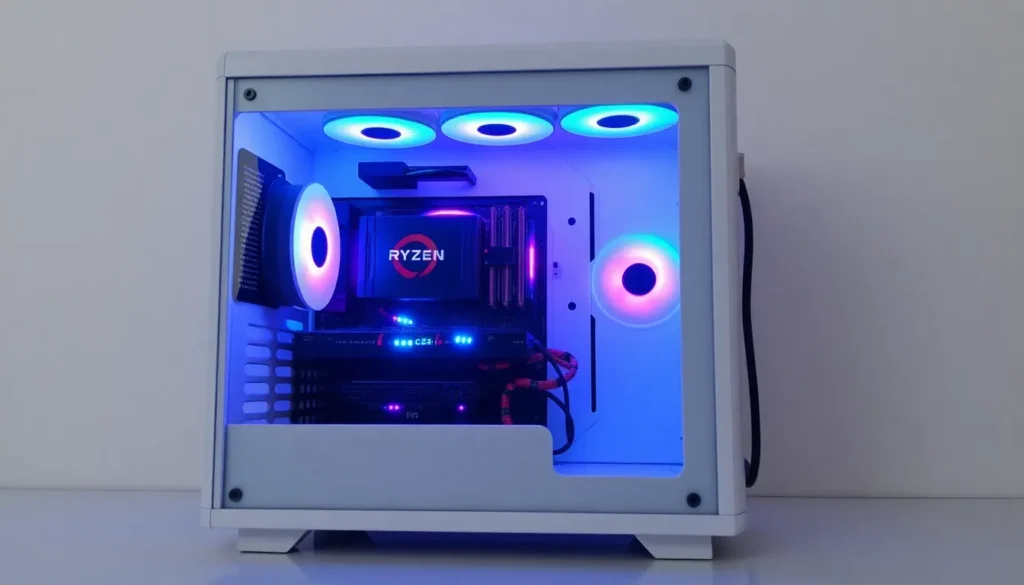

O gabinete Montec XR, em formato de aquário, resultou em uma estética moderna e limpa. Os cabos foram organizados na parte traseira, permitindo que os ventiladores frontais (que são reversos, puxando o ar para dentro) e os do watercooler (jogando o ar para fora) funcionassem de forma otimizada.
O resultado final é um PC praticamente novo, que saiu da plataforma Intel de 7ª geração para uma plataforma AMD AM4 com Ryzen 3600, garantindo longevidade e bom desempenho para os próximos anos.
Perguntas Frequentes
- O que foi mantido do PC antigo?
Foram mantidos os HDs (4TB e um de notebook), o SSD SATA de 120GB, a memória RAM DDR4 de 3200 MHz e a placa de vídeo GTX 1050 Ti. - Qual o principal benefício da migração para a plataforma AM4?
A plataforma B550 M permite o uso de processadores mais modernos (como o Ryzen 7 5700X) e suporta PCIe 4.0, preparando o sistema para futuras placas de vídeo. - É possível usar o mesmo cooler no upgrade?
Não. O watercooler antigo foi substituído por um Cooler Master ML240L Illusion, pois o anterior estava muito desgastado e apresentava problemas de vazamento de metal líquido, sendo um risco para o novo sistema. - Como garantir que a licença do Windows permaneça ativa?
Ao usar uma chave de licença digital vinculada à nova placa-mãe, a ativação é mantida mesmo após futuras trocas de hardware, desde que a placa-mãe seja a mesma. - Qual a vantagem do novo gabinete?
O gabinete Montec XR oferece um excelente fluxo de ar, com ventilação otimizada para puxar ar frio pela frente e exaurir o ar quente pelo topo, além de um visual moderno no formato aquário.
