Montando um PC Híbrido: Trabalho Durante o Dia e Jogos à Noite
Este artigo detalha a montagem de um computador destinado a equilibrar tarefas de trabalho durante o dia com sessões de jogos casuais ao final do expediente. O PC em questão foi montado para um cliente, marcando a terceira vez que componentes são selecionados em conjunto para ele.
Dicas de Software: Ativação do Windows
Antes de mergulharmos nos componentes, uma dica rápida: se você acabou de montar seu PC e ainda não ativou o Windows, a GVG Mall oferece chaves do Windows e Office a preços acessíveis.
Ao adquirir o Windows 11 Pro OM, utilize o cupom PR25 para obter 25% de desconto, resultando em um valor final inferior a R$ 150,00 com licença vitalícia. O Windows 10 Pro OM, que também ativa o Windows 11, pode sair por menos de R$ 100,00 com o mesmo cupom. O Office vitalício também está disponível por cerca de R$ 300,00 com o cupom.
Para ativar:
- Acesse sua conta no site e verifique a chave.
- Copie a chave.
- No Windows, digite
SLUI 4(ouSLUI 3, se for o caso) e clique em Executar. - Em Alterar a chave do produto, cole a chave obtida e clique em Ativar.
Seu Windows estará legalizado e ativado.
Análise dos Componentes
Vamos conhecer as peças que compõem esta máquina:
Gabinete
O gabinete escolhido é da marca Gandias, um modelo elegante que se destaca por seu painel frontal com um display que exibe a temperatura do sistema. Possui botões de liga/desliga e de alternância (para mudar as informações do display), entradas USB e filtro de poeira. A refrigeração frontal conta com duas ventoinhas pré-instaladas de 120 mm, e há mais uma de 120 mm na traseira atuando como exaustor.
Cooler para o Processador
Foi utilizado um *air cooler* robusto da Gam Max, o modelo Sigma 520 Digital BK. O destaque deste cooler é seu display superior que mostra a temperatura, além de possuir quatro *heat pipes* de cobre, oferecendo desempenho superior ao *Cooler Box* padrão.
É importante verificar as dimensões do cooler para garantir a compatibilidade com o gabinete escolhido.
O cooler acompanha um manual com instruções para a alimentação e iluminação RGB (conector de 3 pinos 5V) e o cabo PWM para conectar no pino CPU_FAN da placa-mãe. Um cabo USB é usado para alimentar o display de temperatura.
Armazenamento e Processador
O armazenamento principal é um SSD NVMe PCIe 3.0 da Kingston, modelo NV3, com 1 TB, conhecido pelo excelente custo-benefício.
O processador é o AMD Ryzen 5 5500, uma escolha de ótimo custo-benefício para PCs de entrada AM4. Este processador possui seis núcleos e doze *threads*, com um *clock* máximo de 4.2 GHz e 19 MB de *cache*. Ele não possui gráficos integrados.
Fonte de Alimentação
A fonte escolhida foi a DUEX Pulse de 600W, com certificação 80 Plus Bronze. Este modelo foi aprovado em testes de qualidade. Embora 600W seja o selecionado, este PC poderia operar com fontes de 500W ou 450W tranquilamente. Recomenda-se instalar a ventoinha da fonte virada para baixo, para que ela puxe o ar frio através do filtro de poeira inferior.
Memória RAM
Foram utilizadas quatro memórias Oron (DDR4) de 8 GB cada, totalizando 32 GB. Cada módulo possui iluminação RGB. Embora o uso de quatro módulos em plataformas Ryzen ainda resulte em *dual channel*, a configuração foi escolhida para um visual mais completo e com iluminação. As especificações observadas foram CL12040 e 3200 MHz.
Placa-Mãe
A placa-mãe é a TUF GAMING A520M Plus II da Asus, um modelo AM4 com boa qualidade e dissipador de calor no VRM, ideal para suportar o Windows 11.
Montagem na Placa-Mãe (Bancada)
Instalação do SSD NVMe
1. Instale a bucha de fixação para o M.2 no slot apropriado da placa-mãe.
2. Encaixe o SSD NVMe no slot, inclinado.
3. Prenda-o com o parafuso.
Instalação do Processador
1. Verifique o triângulo de marcação no canto do processador (pino 1) e no *socket* da placa-mãe.
2. Abra a alavanca do *socket*.
3. Encaixe o processador seguindo a orientação da marcação. Ele deve cair suavemente.
4. Feche a alavanca.
*Observação: O cooler box que acompanha o processador foi guardado, pois será usado o *air cooler* de torre.*
Instalação do Air Cooler (Sigma 520 Digital)
1. Remova o suporte original da placa-mãe.
2. Instale o suporte específico para a plataforma AMD (AM4/AM5) conforme o manual. A parte mais funda do suporte deve ficar virada para a placa-mãe.
3. Aplique uma camada fina e uniforme de pasta térmica Snow Dog (com condutividade térmica de 12.8 W/mK) sobre o processador.
4. Remova o plástico protetor das bases de cobre do *air cooler*.
5. Posicione o *air cooler* com a ventoinha voltada para trás do gabinete (para exaustão) e fixe-o nos parafusos do suporte.
6. Conecte os cabos: o cabo de alimentação da ventoinha no pino CPU_FAN (cinza) e o cabo RGB (3 pinos 5V) em um dos conectores ARGB da placa-mãe. O cabo USB do display deve ser ligado em uma porta USB 2.0 interna.
Instalação da Memória RAM
1. Abra os *clips* dos slots de memória.
2. Instale os dois primeiros módulos nos slots indicados para *dual channel* (verifique o manual da placa-mãe), certificando-se de que a parte menor do pente esteja para baixo.
3. Empurre até que os *clips* travem o módulo no lugar.
4. Instale os outros dois módulos nos slots restantes, completando os 32 GB.
Instalação no Gabinete
Preparação do Gabinete
1. Instale o espelho I/O (I/O Shield) no gabinete, de dentro para fora. Lembre-se de dobrar as abas metálicas internas para que não obstruam as portas traseiras.
2. Reposicione os *standoffs* (buchas de fixação) de acordo com o formato da placa-mãe, que neste caso é Micro-ATX (quatro pontos de fixação principais, ajustando as outras conforme a necessidade do formato).
Instalação da Fonte de Alimentação
Instale a fonte DUEX Pulse 600W no compartimento inferior, com a ventoinha virada para baixo (puxando ar pelo filtro de poeira). Fixe com quatro parafusos de rosca grossa.
Montagem da Placa-Mãe no Gabinete
1. Passe os cabos necessários por trás do *tray* da placa-mãe para facilitar a organização: cabo CPU_FAN e, se aplicável, o cabo USB do *air cooler*.
2. Remova as tampas de proteção dos slots PCI-Express da traseira do gabinete correspondentes aos slots que serão usados (a placa de vídeo requer a remoção da primeira e da terceira, pois é uma placa Micro-ATX).
3. Posicione a placa-mãe no *I/O Shield* e nos *standoffs*.
4. Parafuse a placa-mãe nos *standoffs* (utilizando a parafusadeira elétrica com cuidado).
Conexões da Placa-Mãe
Conecte os cabos da fonte e do painel frontal:
* ATX 24 Pinos (trava com trava).
* CPU 8 Pinos (4+4) (alimentação superior).
* Cabos do painel frontal: HD LED, Power LED (positivo para fora, conforme ilustração), Power Switch.
* HD Audio e USB 2.0 do gabinete.
Como havia apenas uma porta USB 2.0 interna e era necessário ligar tanto o *display* do gabinete quanto a controladora do *air cooler*, foi utilizado um cabo *splitter* (adaptador) para transformar uma porta em duas.
Os cabos de iluminação RGB das ventoinhas do gabinete (que vieram pré-instaladas) foram conectados nos conectores ARGB disponíveis na placa-mãe (observando a polaridade correta: 3 pinos 5V ou 4 pinos 12V).
Instalação da Placa de Vídeo
A placa de vídeo é a RTX 3050 Dual da Asus com 6 GB de VRAM. Esta placa é adequada para jogos leves e trabalho gráfico, como Photoshop e CorelDraw. Ela possui saídas DisplayPort, HDMI e DVI.
1. Abra a trava do slot PCI-Express 16X principal.
2. Remova as tampas de metal traseiras correspondentes.
3. Encaixe a placa de vídeo no slot, pressionando levemente até que a trava se feche.
4. Fixe a placa com os dois parafusos na parte traseira do gabinete.
5. Feche os slots PCI-Express abertos com as tampinhas de reposição que vieram com o gabinete.
Configuração Inicial e Finalização
Após ligar o PC pela primeira vez, foi necessário atualizar a BIOS, pois a versão instalada estava desatualizada para o Ryzen 5 5500.
Para atualizar:
1. Entre na BIOS apertando F1.
2. Use a ferramenta EZ Flash Utility da Asus para selecionar o arquivo da BIOS atualizada (baixado do site oficial da Asus) no pendrive.
3. Após a reinicialização:
* Ative o DOCP para que a memória rode a 3200 MHz.
* Ative o Resizable BAR para utilizar toda a VRAM da placa de vídeo.
* Em *Advanced*, ative o SVM Mode (virtualização).
4. Salve as configurações e saia da BIOS (F10).

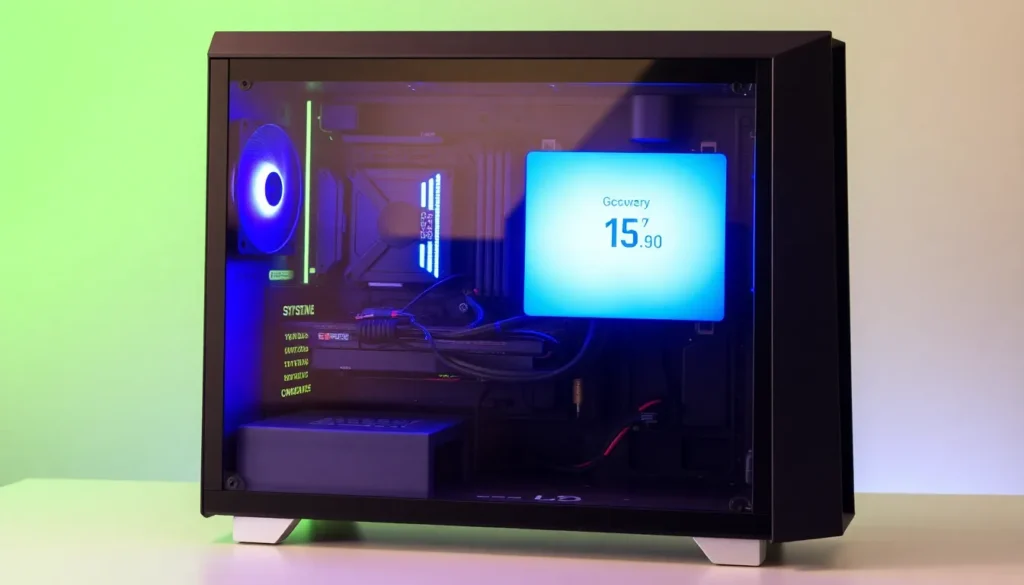

O sistema ficou com 32 GB de RAM em *dual channel*, processador bem refrigerado e placa de vídeo adequada para o uso misto pretendido. O gabinete Gandias, com seu display frontal que mostra as temperaturas (CPU, GPU e ambiente), adiciona um toque elegante e funcional ao conjunto.
