Montar PC Gamer RX 9070 XT: A GPU Queridinha de 2025 com X870 e Ryzen 9 7900X3D no NZXT H6

Programação & Código

Montando um PC Gamer de Alta Performance com Ryzen 9 e RX 7900 XT

É hora de montar um PC gamer robusto e poderoso! Neste artigo, vamos detalhar a montagem de uma máquina equipada com um processador Ryzen 9 e uma placa de vídeo RX 7900 XT (modelo Triple Fan da XFX), considerada uma das mais desejadas do momento. Acompanhe todas as etapas, desde a preparação do gabinete até os ajustes finais na BIOS.

Preparação e Dicas Iniciais

Antes de começarmos a instalação dos componentes principais, é importante garantir que seu Windows esteja ativado corretamente. Se você montou seu PC e ainda não ativou o sistema operacional, plataformas como a GVG Mall oferecem chaves do Windows e Office a preços acessíveis. Utilizando o cupom PR25, você pode obter um desconto significativo, como o Windows 11 Pro M saindo por menos de R$ 150,00, com licença vitalícia.

O processo de ativação é simples:

  • Acesse a plataforma e compre sua chave.
  • Faça login na sua conta e localize a opção “Ver chave”.
  • Copie a chave.
  • No Windows, digite SLUI 4 (ou use a busca por “Ativar Windows”) e clique em “Alterar chave”.
  • Cole a chave e clique em “Ativar”.

Organização do Gabinete e Fans

Começamos retirando o gabinete NZXT H6 Flow na cor preta da caixa. Este modelo se destaca por seu design estilo “aquário” e pelo fundo chanfrado, que permite uma melhor ventilação para a placa de vídeo.

O gabinete já vem com três fans pré-instaladas na parte superior (inclinadas, um charme do design). No entanto, o cliente optou por trocá-las para padronizar a estética e o fluxo de ar.

As substituições planejadas são:

  • Adicionar duas fans NZXT de 140 mm na parte inferior, soprando ar para cima, diretamente sobre a placa de vídeo, para maximizar o fluxo de ar.
  • Instalar fans da marca Singling, que o cliente comprou, imitando o design das fans Lian Li Uni Fan, incluindo modelos normais e reversas.

As fans Singling possuem conexão PWM de quatro pinos para alimentação e um cabo ARGB para iluminação. Para que essas fans RGB funcionem com o software de iluminação desejado (L3 Connect), foram adquiridos dois cabos adaptadores no AliExpress para conectá-las à controladora Lian Li Uni Fan.

O processo de substituição envolveu:

  1. Remover os parafusos de rosca grossa para soltar as fans originais da NZXT (que são de excelente qualidade).
  2. Instalar as novas fans Singling. As fans reversas foram colocadas soprando ar para dentro do gabinete.
  3. As duas fans de 140 mm da NZXT foram instaladas na parte inferior, também soprando ar para dentro.
  4. Uma fan foi instalada no fundo do gabinete como exaustor, jogando ar para fora.
  5. As três fans restantes (do conjunto Singling) serão instaladas no radiador do water cooler.

Instalação do Water Cooler

O componente escolhido é um water cooler Thermalright de 360 mm, na cor preta, com uma bomba que possui um display digital integrado.

Componentes do kit:

  • Radiador de 360 mm.
  • Bomba com display.
  • Kit de instalação para plataformas Intel e AMD (AM4/AM5).

Instalação da bomba:**

  1. Remover o bracket original do soquete AM5 da placa mãe.
  2. Instalar a estrutura de fixação da bomba, seguindo as instruções do manual, utilizando os pinos de fixação e espaçadores vermelhos.
  3. A base de cobre da bomba deve estar limpa; não se esqueça de remover o plástico protetor.
  4. Prender a bomba no suporte seguindo o aperto cruzado (um pouco em cima, um pouco embaixo) até o fim de curso.

Instalação das fans no radiador:**

  1. As três fans Singling foram parafusadas no radiador soprando ar para cima (para fora do gabinete, já que o radiador será instalado no topo).
  2. Conectar os cabos: ARGB de 3 pinos (5V) à controladora Lian Li e o cabo PWM para a bomba (conectado no Pump da placa mãe).

Preparação da Placa Mãe (Gigabyte X870 Auros Elite AX)

A placa mãe escolhida é a Gigabyte X870 Auros Elite AX, com suporte a PCIe 5.0 e Wi-Fi 7. É uma placa robusta, com fases de alimentação potentes (16+2+2 fases duplicadas) e dissipadores completos.

Instalação do Processador:**

  1. Abrir o soquete AM5 com cuidado.
  2. Instalar o processador Ryzen 9 7900X3D, alinhando-o corretamente.
  3. Fechar a trava do soquete.

Instalação do Frame de Contato:**

Para garantir um melhor contato e evitar sujeira no soquete, foi instalado um frame de contato, substituindo o socket original (que foi guardado).

  1. Remover o socket original.
  2. Instalar o novo frame, aparafusando-o com cuidado.

Aplicação da Pasta Térmica:**

Como o processador foi adquirido usado, foi realizada a limpeza com álcool isopropílico.

  1. Foi aplicada a pasta térmica Snow Dog (com condutividade térmica de 12.8 W/mK) em linha reta sobre o processador, usando o frame de contato como guia para não sujar as bordas.
  2. Espalhar a pasta de maneira fina e uniforme com a espátula que a acompanha.
  3. Remover o frame de contato após a aplicação.

Instalação dos SSDs M.2:**

A placa mãe possui thermal pads para os SSDs e um sistema de encaixe sem ferramentas para a maioria dos slots.

  1. Remover os dissipadores de calor dos M.2.
  2. Instalar o SSD de 500 GB (PCIe 4.0) para o sistema, encaixando-o na posição correta e pressionando até travar na presilha.
  3. Retornar o dissipador de calor.
  4. Instalar o segundo SSD, um Coon PCIe 4.0 de 1 TB para jogos, no slot inferior.
  5. Retirar o plástico protetor do thermal pad do segundo dissipador e reinstalá-lo.

Finalizando a Placa Mãe:**

  1. Instalar o bloco do water cooler sobre o processador, conectando os cabos RGB e PWM, e garantir que o radiador esteja bem preso ao topo do gabinete.
  2. Conectar os cabos de alimentação do CPU (dois conectores de 8 pinos, utilizando extensores brancos e pretos comprados à parte para melhorar a estética).
  3. Conectar os cabos do painel frontal (USB Tipo C, USB 3.0 e os conectores básicos de áudio/liga/desliga), aproveitando que o painel frontal da NZXT H6 Flow é simplificado em um único conector.
  4. Verificar todas as conexões RGB e PWM das fans.

Instalação da Fonte de Alimentação

A fonte escolhida é a XPG Core Reactor II 850W 80 Plus Gold, totalmente modular.

  1. Instalar a fonte na parte traseira do gabinete.
  2. Conectar os cabos necessários: o cabo principal de 24 pinos (utilizando um extensor), os dois cabos de 6+2 pinos para a placa de vídeo, e o cabo SATA.

Instalação da Placa de Vídeo

A estrela do sistema: RX 7900 XT Triple Fan da XFX.

  1. Remover as duas tampas do slot PCIe traseiro correspondentes ao tamanho da placa.
  2. Abrir o botão de trava do slot PCIe 16x.
  3. Retirar todos os plásticos protetores da placa (incluindo o que protege o slot PCIe).
  4. Encaixar a placa de vídeo no slot, pressionando até ouvir o clique da trava.
  5. Parafusar a placa de vídeo no gabinete usando os parafusos originais da tampa.
  6. Conectar os dois cabos de alimentação (trava com trava).

Pós-Montagem e Configurações Iniciais

Após organizar a fiação na parte traseira do gabinete (o cabo sliver, extensor da fonte, ocupou mais espaço), é hora de ligar a máquina pela primeira vez.

Atualização da BIOS

Como a BIOS pode estar desatualizada para o processador Ryzen 9 7900X3D, é crucial atualizá-la, pulando de 2024 para a versão 2025.

  1. Baixar o arquivo de firmware no site do fabricante da placa mãe.
  2. Na BIOS, entrar na ferramenta Q-Flash.
  3. Apontar para o arquivo baixado e iniciar a atualização.
  4. A máquina irá reiniciar algumas vezes durante o processo.

Após a atualização da BIOS:

  • Configurar o idioma para português.
  • Ativar o perfil XMP para que a memória RAM funcione na velocidade correta de 6400 MHz (ela opera em dual channel com dois módulos de 16 GB).
  • Verificar se os dois SSDs M.2 foram reconhecidos na ordem de boot.
  • Salvar as configurações (F10) e sair.

Instalação e Ativação do Windows

Com o pendrive de instalação do Windows 11 conectado, iniciar a instalação do sistema operacional.

Para ativar o Windows 11 (ou usar uma chave do Windows 10), o procedimento é o mesmo detalhado no início deste artigo, utilizando a chave adquirida na GVG Mall com o cupom PR25.

Proteção com Kaspersky

Para garantir a segurança, foi instalado o Kaspersky. É recomendado utilizar o cupom PROF RAMOS (30% OFF) para adquirir o produto, aproveitando o Game Mode que não impacta o desempenho durante os jogos.

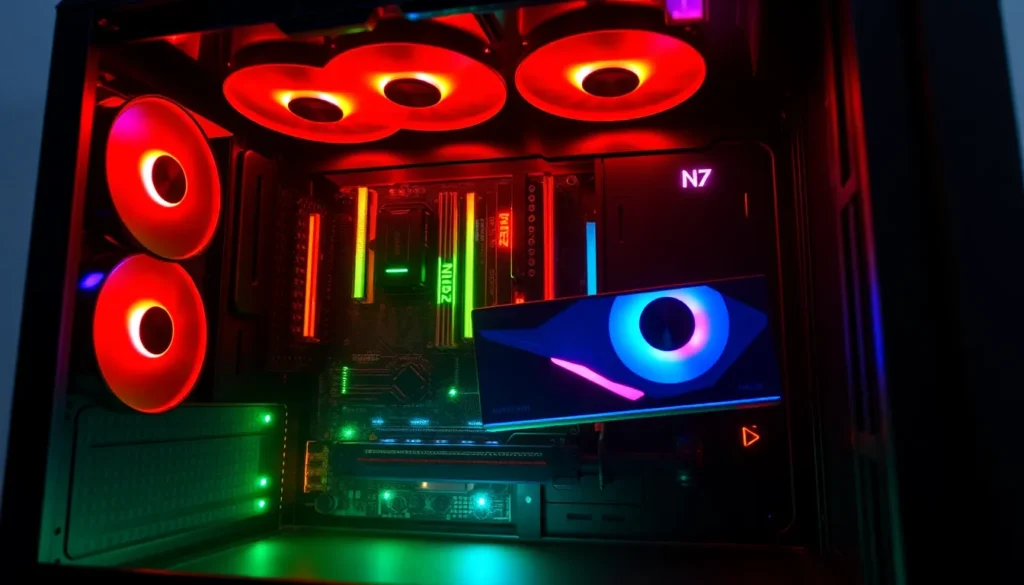

Resultado Final

A máquina montada é um verdadeiro “Pczão”, combinando alto desempenho para processamento com o Ryzen 9 e excelente performance gráfica com a RX 7900 XT.

  • **Gabinete:** NZXT H6 Flow, compacto e visualmente atraente.
  • **Refrigeração:** Sistema robusto com fans Singling personalizadas e o water cooler Thermalright, cuja bomba exibe informações importantes no display frontal.
  • **Componentes:** Ryzen 9 7900X3D, RX 7900 XT XFX, 32GB de RAM DDR5 6400 MHz, e placa mãe X870 Auros Elite AX.
