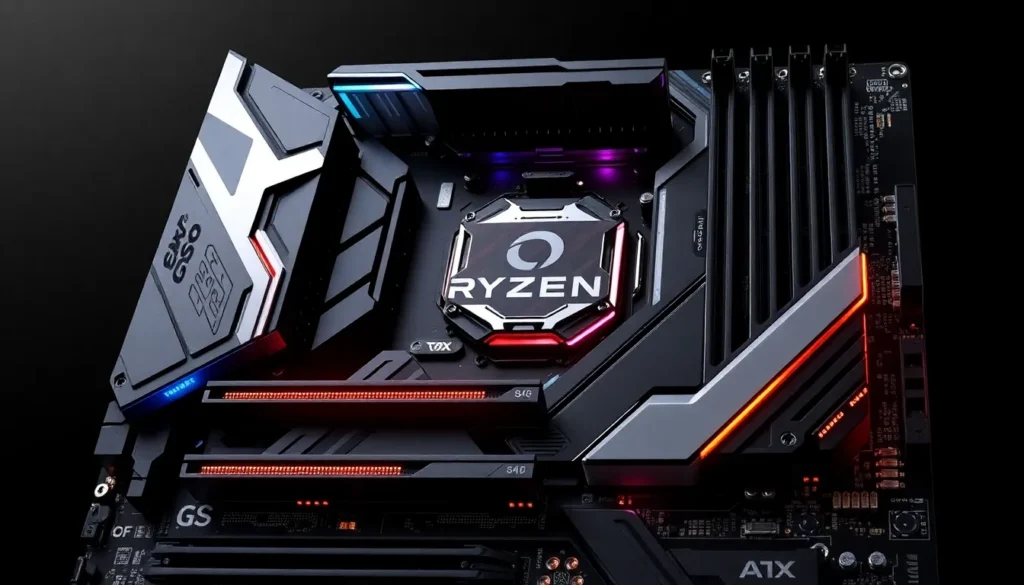

Análise Detalhada da Placa Mãe Gigabyte X870E AORUS Elite AX com Wi-Fi 7
Este artigo detalha as características da placa-mãe topo de linha, a X870E AORUS Elite AX com Wi-Fi 7, que foi utilizada na montagem de um PC gamer de alto desempenho, equipado com o processador Ryzen 7 9800X3D, reconhecido por sua performance excepcional em jogos devido ao seu 3D V-Cache e baixa latência.
A placa-mãe escolhida é um modelo entusiasta, baseada no chipset X870E, o mais robusto disponível para a plataforma AM5 no momento.
Desembalando a X870E AORUS Elite AX Wi-Fi 7
Ao retirar a placa da embalagem, percebemos imediatamente sua construção robusta e o peso, característicos de um modelo topo de linha.
As dimensões são no padrão ATX grande (30,5 cm x 24,4 cm), sendo crucial verificar se o gabinete escolhido é compatível. A embalagem veio selada, garantindo a integridade do produto.
Entre os acessórios encontrados, destacam-se:
- Dois cabos SATA (um reto e um em ângulo).
- Borrachinhas de calço e um pacote adicional.
- Guia rápido de instalação, com informações sobre memória, processador, fonte e conectores do painel frontal.
- Um thermal pad adicional.
- O Gigabyte Connector, um adaptador que facilita a conexão dos cabos do painel frontal, permitindo que sejam montados externamente e conectados à placa-mãe como um único plug.
- Um adesivo metalizado.
- A antena Wi-Fi 7, que possui um design diferenciado, utilizando um plug de encaixe rápido em vez da tradicional rosca. Este design facilita muito a instalação.
Características Principais e VRM
A placa-mãe ostenta um design sofisticado, com um grande dissipador de calor cobrindo toda a área do VRM.
O VRM (Voltage Regulator Module) é extremamente robusto, configurado como 16 + 2 + 2 fases. O aspecto “16” é duplicado (em paralelo, resultando em 8+8), complementado por duas fases para o vídeo integrado e mais duas fases para outros componentes. Essa configuração garante que a placa suporte tranquilamente processadores de alto TDP, como o Ryzen 9, e até mesmo futuros lançamentos da linha AM5.
O PCB (Printed Circuit Board) é construído em seis camadas, o que minimiza interferências e permite que as memórias DDR5 operem em frequências muito altas.
Suporte a Memória DDR5
A placa possui quatro bancos reforçados para memória DDR5. É possível instalar até 256 GB de memória (4 módulos de 64 GB), trabalhando com frequências de até 8200 MHz (é importante lembrar que atingir essas frequências depende também da controladora do processador).
Recursos de Debug e Design
Um recurso notável é o Debug LED (display 88), que exibe códigos de erro, facilitando o diagnóstico de problemas de hardware (CPU, GPU, memória) durante a manutenção.
Outro diferencial encontrado é a presença de uma porta HDMI interna, voltada para dentro do gabinete. Isso é destinado a conectar pequenos displays de monitoramento de sistema (displays) que podem ser instalados no gabinete, exibindo informações de hardware diretamente.
Conectividade e Slots
A placa é equipada com o que há de mais moderno em conectividade:
- PCI Express 5.0: Disponível tanto no slot principal X16 para placa de vídeo quanto nos slots M.2 NVMe para armazenamento de altíssima velocidade.
- Slots M.2 NVMe: Possui quatro slots no total. Três deles são PCIe 5.0 e um é PCIe 4.0.
O slot principal PCIe 5.0 X16 conta com o sistema Ultra PCIe Armor, uma blindagem robusta de metal (alumínio/ferro) aparafusada à parte traseira do PCB para suportar o peso de placas de vídeo muito pesadas. Um recurso de destaque é o botão de liberação da trava do slot PCIe, que permite remover a placa de vídeo facilmente, mesmo com o grande dissipador do VRM dificultando o acesso manual.
Conectores Internos
A placa conta com:
- Duas conexões de alimentação de oito pinos para a CPU, além do conector principal de 24 pinos, ideal para cenários de overclock.
- Três conectores PWM para ventoinhas (FAN), um específico para a bomba do Water Cooler (Pump) e dois para o CPU FAN (um principal e um opcional).
- Botões físicos de Power e Reset no topo da placa, facilitando a montagem e testes na bancada.
- Conectores RGB: Um de 3 pinos (5V) e outro de 4 pinos (12V), além de três conectores ARGB (3 pinos, 5V).
- Conectores USB 3.2 (para o painel frontal) e duas portas USB 2.0.
- Conexão de áudio do painel frontal.
- Uma porta USB Tipo-C para o painel frontal.
- Conexão para a antena Wi-Fi com plug de encaixe rápido.
Painel Traseiro (Espelho)
O painel traseiro (espelho) é fixo na placa-mãe e oferece uma ampla gama de portas:
- Quatro portas USB 2.0.
- Botão Q-Flash Plus, que permite atualizar a BIOS sem a necessidade de processador ou memória instalados, bastando ligar a fonte e apertar o botão. Recomenda-se usar a porta USB vermelha para este procedimento.
- Duas portas USB 3.2 (azuis) e duas portas USB 4.0 Tipo-C (com suporte a altas taxas de transferência).
- Duas portas USB 3.2 (cor padrão, uma delas vermelha de alta velocidade).
- Saída de áudio óptica (Digital Audio Out).
- Porta de rede de 2.5 Gbps.
Comparativo de Chipsets AM5
Para entender o valor do X870E, é importante analisar a hierarquia dos chipsets AM5 da AMD, que recentemente foi atualizada com a série 800:
| Chipset (Série 600) | Linhas PCIe 5.0 (Total) | Overclock CPU | Overclock Memória | USB 4.0 |
| :— | :— | :— | :— | :— |
| A620 | Não suportado (Máx. 4.0) | Não | Sim | Não |
| B650 | Apenas NVMe | Sim | Sim | Não |
| B650E | NVMe e Placa de Vídeo | Sim | Sim | Não |
| X670 | NVMe | Sim | Sim | Não |
| X670E | NVMe e Placa de Vídeo | Sim | Sim | Não |
| Chipset (Série 800) | Linhas PCIe 5.0 (Total) | Overclock CPU | Overclock Memória | USB 4.0 |
| :— | :— | :— | :— | :— |
| B840 | Não suportado (Máx. 4.0) | Não | Sim | Não |
| B850 | Apenas NVMe | Sim | Sim | Não |
| X870 | NVMe | Sim | Sim | Sim (2 portas) |
| X870E | NVMe e Placa de Vídeo | Sim | Sim | Sim (2 portas) |
A principal diferença que o X870E traz em relação ao seu antecessor (X670E) é a inclusão nativa do USB 4.0 (com duas portas) e mais linhas dedicadas ao PCIe 5.0, além do suporte a Wi-Fi 7.
Conclusão da Análise Física
A X870E AORUS Elite AX é uma placa-mãe para entusiastas que buscam o máximo de recursos e longevidade para a plataforma AM5. Ela oferece um VRM robusto, conectividade de ponta como PCIe 5.0 em vídeo e armazenamento, e detalhes de usabilidade muito bem pensados, como o Gigabyte Connector e o botão de liberação rápida do slot de vídeo.
O valor de mercado atual (no momento da criação do conteúdo) gira em torno de R$ 3.480 no Brasil, indicando ser um investimento significativo, mas justificado pelos recursos oferecidos.
